200 mm-es dupla állomásos szűrőváltó
Hidraulikus működtetésű szűrőrendszer granuláló technológiához
Sorozatgyártott termék | Típusszám: 850105
|
Rövid webes leírás |
200 mm átmérőjű, dupla állomásos szűrőváltó kör alakú, cserélhető szűrőhálóval és hidraulikus működtetéssel. |
|
Funkció és rendeltetés |
A berendezés granulálás során kiszűri az anyagáramban található szennyeződéseket, és támogatja a megfelelő minőségű granulátum előállítását. |
Részletes termékleírás
A szűrőváltó 200 mm átmérőjű, dupla állomásos szűrőrendszer. A kör alakú, cserélhető szűrőháló lehetővé teszi a szennyeződések eltávolítását a granulálási folyamat során.
A szűrő alapanyaga Böhler M340 szerszámacél, a váltólap BC3 anyagból, a megvezetők pedig hőkezelt C45 acélból készülnek. A fűtőrendszer fűtőpatronokat alkalmaz a váltólapban, továbbá lap- és palástfűtést a szorítólapokon és az anyagelosztókon.
A két munkahenger 200 bar üzemi nyomáson munkahengerenként 20,9 tonna nyomóerőt és 17,5 tonna húzóerőt biztosít. A kijárás sebessége 37,2 mm/s, a bejárásé 44,3 mm/s, a teljes ciklusidő 14,85 másodperc.
A hidraulikus tápegység névleges folyadékszállítása 26,9 l/perc, maximális üzemi nyomása 210 bar, beállított üzemi nyomása 200 bar. A rendszer meghajtását 11 kW teljesítményű, 4 pólusú, háromfázisú villanymotor végzi.
A hidraulikus rendszer védelméről szívóági és visszafolyó ági szűrő gondoskodik. A működési állapot nyomásmérőn, szintjelzőn, hőmérőn, szintkapcsolón és eltömődöttség-jelzőn követhető.
Műszaki paraméterek
|
Paraméter |
Érték / tartomány |
Megjegyzés |
|
Szűrő átmérője |
Ø 200 mm |
|
|
Szűrő alapanyaga |
Böhler M340 szerszámacél |
|
|
Váltólap anyaga |
BC3 |
|
|
Megvezetők anyaga |
C45, hőkezelve |
|
|
Szűrőrendszer |
Dupla állomásos |
|
|
Szűrőháló |
Kör alakú, cserélhető |
|
|
Munkahenger nyomóereje |
20,9 tonna / munkahenger |
200 bar üzemi nyomáson |
|
Munkahenger húzóereje |
17,5 tonna / munkahenger |
200 bar üzemi nyomáson |
|
Kijárási sebesség |
37,2 mm/s |
27,4 l/perc folyadékáramnál |
|
Bejárási sebesség |
44,3 mm/s |
27,4 l/perc folyadékáramnál |
|
Teljes ciklusidő |
14,85 s |
8,07 s + 6,78 s |
|
Szivattyú névleges szállítása |
26,9 l/perc |
|
|
Maximális üzemi nyomás |
210 bar |
|
|
Beállított üzemi nyomás |
200 bar |
|
|
Villanymotor |
11 kW, 4 pólus, 3 fázis, 400/690 V, 1450 rpm |
|
|
Hidraulikatartály |
Kb. 60 liter |
|
|
Befoglaló hossz |
600 mm |
|
|
Szélesség |
2000–2200 mm |
|
|
Magasság |
1500 mm |
|

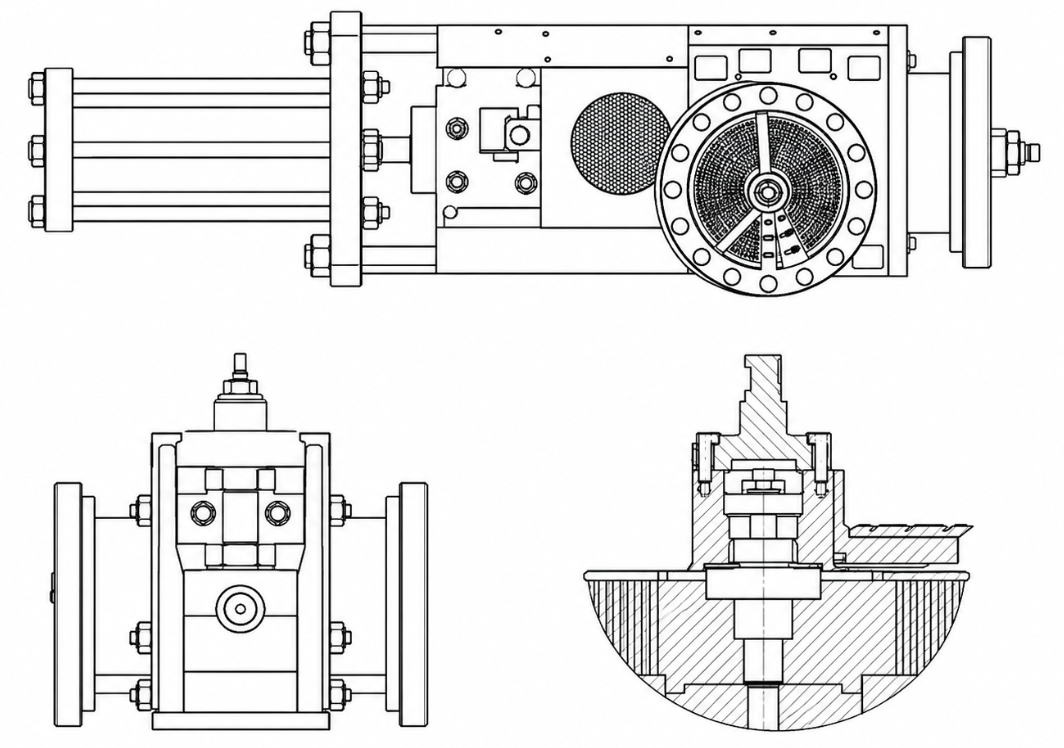

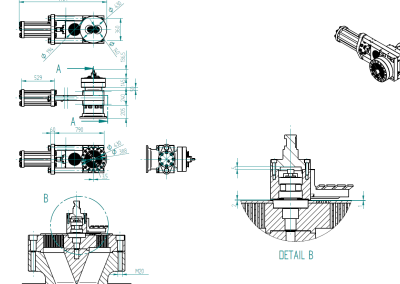

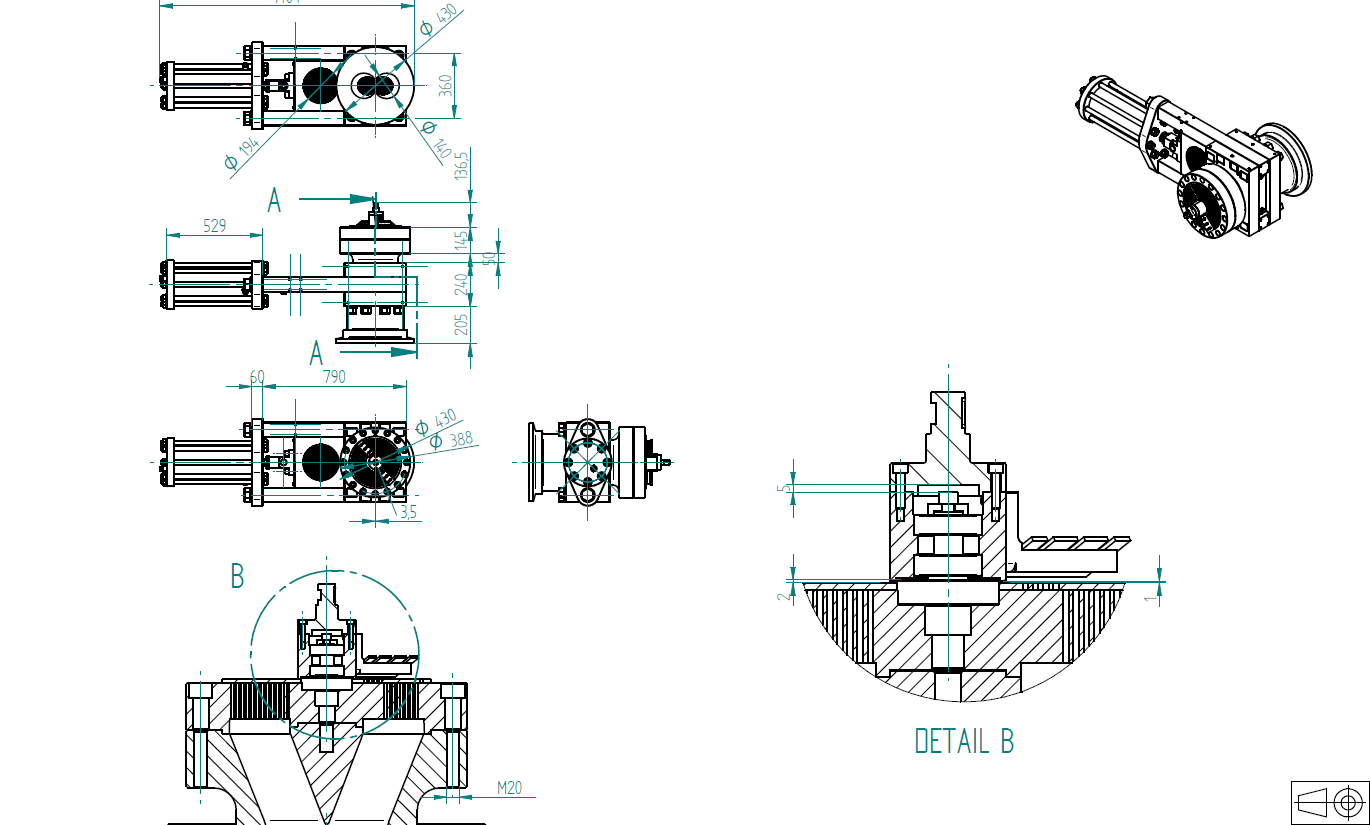

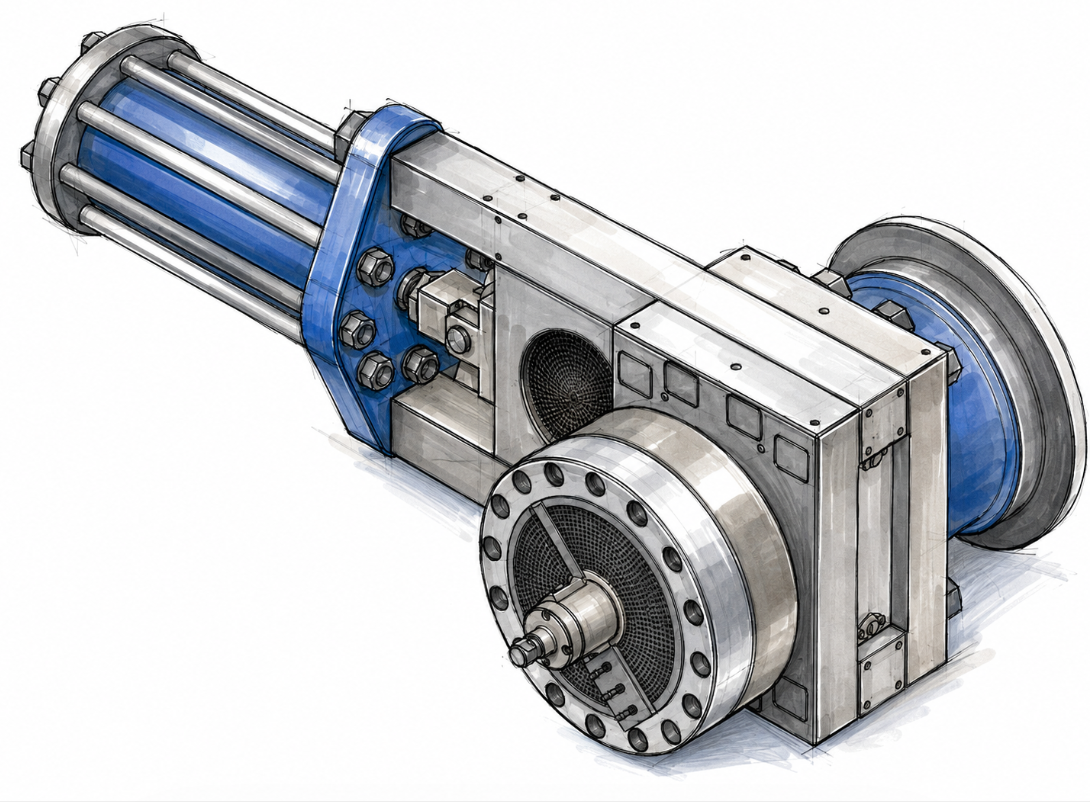

Képek és műszaki ábrák
