Porkeverő tartály pneumatikus ürítéssel
AISI 304 rozsdamentes keverőfelületekkel és frekvenciaváltós motorhajtással
Sorozatgyártott termék | Típusszám: 858005
|
Rövid webes leírás |
Ipari porkeverő tartály 75 kW-os motorral, háromszintes keverőlapát-rendszerrel és pneumatikusan működtetett fedéllel, illetve ürítéssel. |
|
Funkció és rendeltetés |
A berendezés a PVC porkeverékek egyenletes elkeverését, homogenizálását, hőmérséklet-felügyeletét és szabályozott ürítését biztosítja. |
Részletes termékleírás
A keverőrendszer kemény és lágy PVC porkeverékek homogenizálására szolgál. A 650 × 650 mm befoglaló méretű, 1500 mm magas tartály anyaggal érintkező részei AISI 304 rozsdamentes acélból készülnek.
A tartály 6 mm vastag rozsdamentes belső fallal és 5 mm vastag szénacél külső fallal rendelkezik. A belső felületek finom, súrlódáscsökkentő polírozást kapnak. A fenéklemez és az oldalfal nagy rádiuszú csatlakozása mérsékli a helyi terheléseket.
A folyadék adagolócsatlakozás az oldalfalon helyezkedik el. A keverési hőmérséklet mérésére PT100 érzékelő szolgál. A pneumatikusan nyíló ürítőnyílás helyzetét külön érzékelők felügyelik.
A rozsdamentes fedél pneumatikus megemelést követően vízszintesen elfordítható. Zárt helyzetét mikrokapcsoló érzékeli, a tömítést szilikongyűrű biztosítja. A fedélen kémlelőnyílás és porleválasztó rendszerhez kialakított csatlakozó található.
A tengely két önbeálló golyóscsapágyon fut, a hajtás ékszíjas kialakítású. A rendszer legalább 6 ékszíjat és 75 kW-os, IE3 energiahatékonyságú, 4 pólusú, IP55 védettségű motort alkalmaz. A fordulatszám frekvenciaváltóval szabályozható.
A három rozsdamentes keverőlapát egymás alatt helyezkedik el. A polírozott lapátfelületek és tartályfalak támogatják a poranyag egyenletes mozgását és a kívánt keverési homogenitás elérését.
Műszaki paraméterek
|
Paraméter |
Érték / tartomány |
Megjegyzés |
|
Termékkör |
Keverőtartály és keverőelemek |
|
|
Befoglaló méret |
650 mm |
|
|
Szélesség |
650 mm |
|
|
Magasság |
1500 mm |
|
|
Belső fal anyaga és vastagsága |
AISI 304 rozsdamentes acél, 6 mm |
|
|
Külső fal anyaga és vastagsága |
Szénacél, 5 mm |
|
|
Keverőfedél anyaga |
AISI 304 rozsdamentes acél |
|
|
Keverőmotor teljesítménye |
75 kW |
|
|
Motor kialakítása |
4 pólusú AC IE3 motor, IP55 védelemmel |
|
|
Motorvezérlés |
Frekvenciaváltóval |
|
|
Erőátvitel |
Legalább 6 darab ékszíjjal |
|
|
Keverőlapátok |
3 darab, egymás alatt elhelyezve |
|
|
Keverőlapátok anyaga |
AISI 304 rozsdamentes acél |
|
|
Hőmérséklet-érzékelés |
1 darab PT100 hőérzékelő |
|
|
Ürítőnyílás |
Pneumatikus nyitású |
Pozícióját érzékelők jelzik |
|
Fedélnyitás |
Vízszintes irányú, pneumatikus emeléssel |
A zárt állapotot mikrokapcsoló jelzi |
|
Tömítés |
Szilikon tömítés a fedél és a keverőedény között |
|
|
Alkalmazható anyagok |
Kemény és lágy PVC porkeverékek |
|

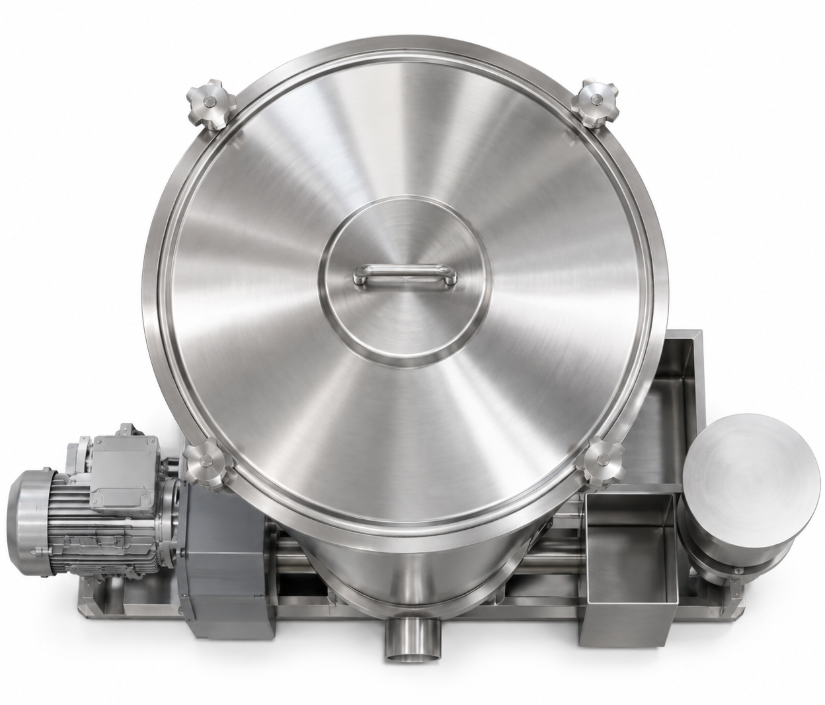

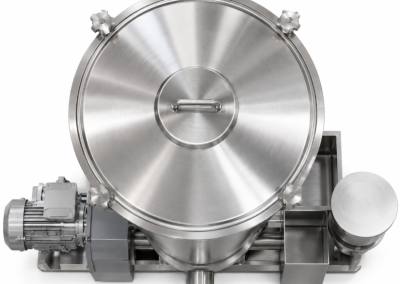

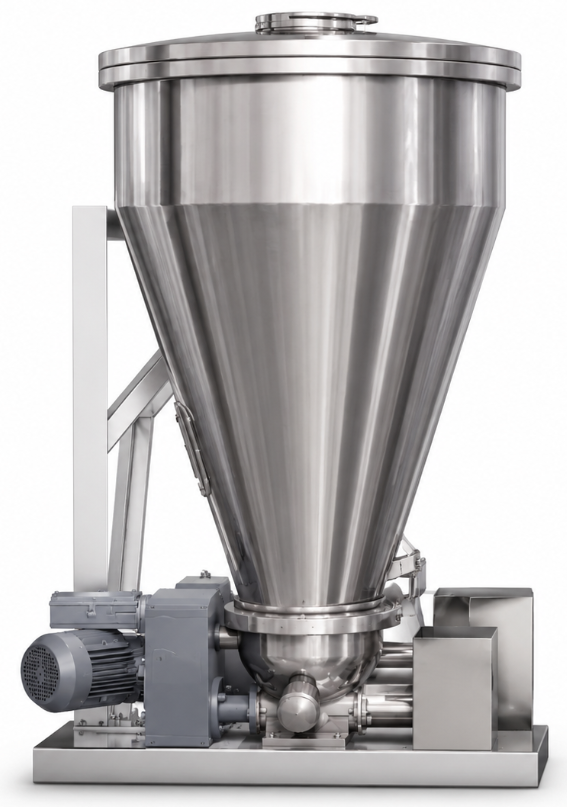

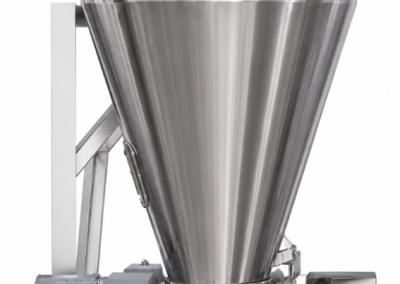

Képek és műszaki ábrák
