21 × 21 mm-es élvédőprofil-gyártó szerszámrendszer
Formaszerszám, kaliber, hűtőkád és mechanikus perforálószerszám
Sorozatgyártott termék | Típusszám: 65075011
|
Rövid webes leírás |
Komplett extrúziós szerszámrendszer perforált, 21 × 21 mm-es élvédő profil gyártásához. |
|
Funkció és rendeltetés |
A rendszer egyszerre hat élvédő profil gyártását, méretpontos kalibrálását, hűtését és mechanikus perforálását biztosítja. |
Részletes termékleírás

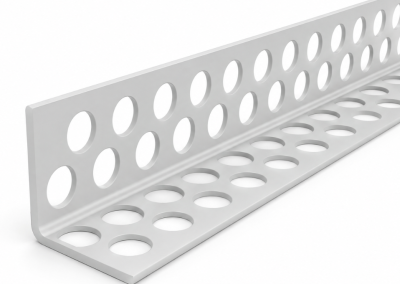

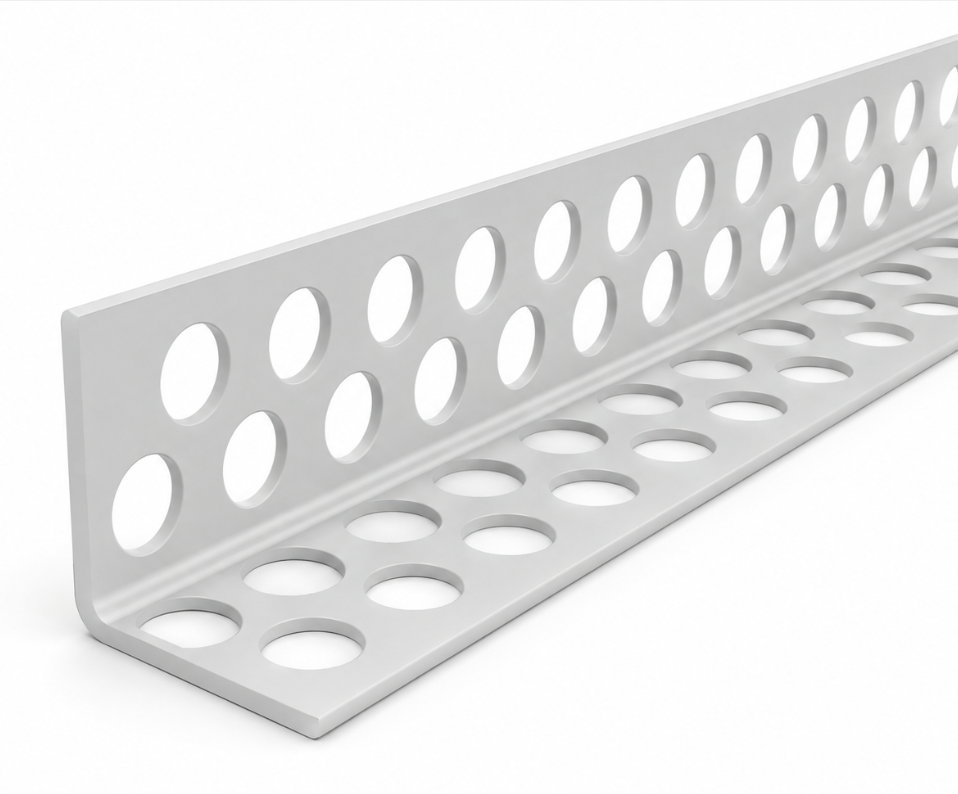

A 21 × 21 mm-es élvédő profil sorozatgyártására készült. Egy szerszámmal egyidejűleg hat profilszál állítható elő.

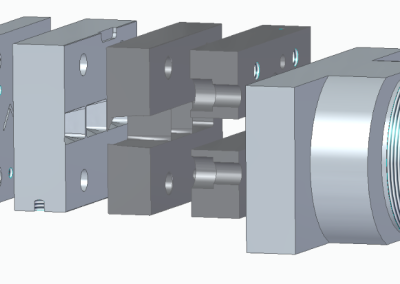

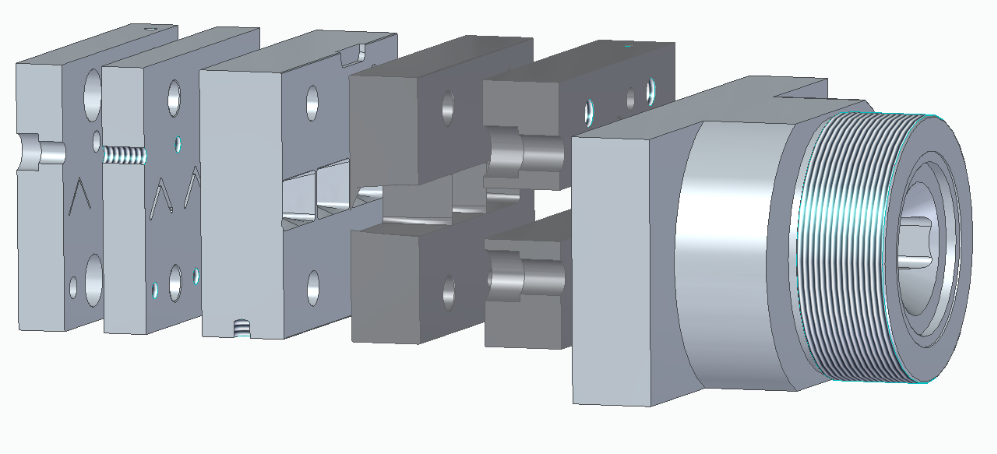

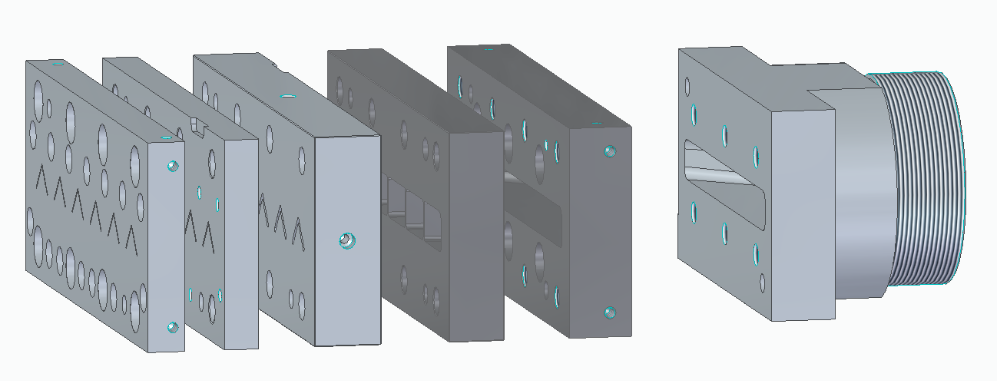

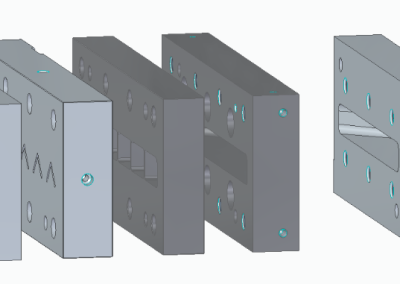

A formaszerszám korrózióálló műanyagalakító szerszámacélból készül, M130×3 mm extruder csatlakozással. A hőntartást négy lapfűtés és vas–konstantán hőelem biztosítja.
A polírozott kaliberegységek vákuumjáratokkal és hűtőfuratokkal rendelkeznek. A 2000 mm hosszú hűtőkád alumínium és plexi kialakítású.

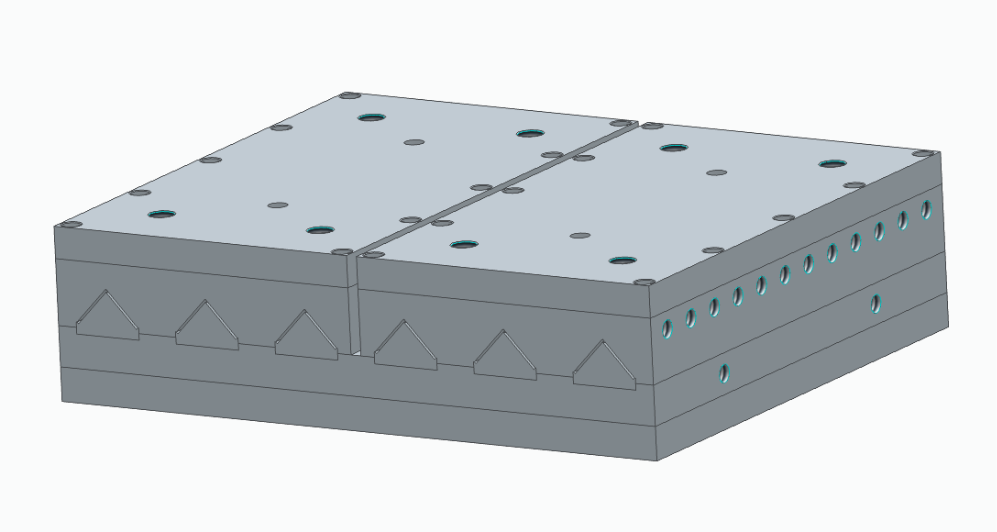

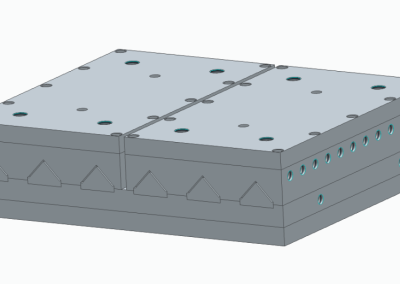

A lehúzóegység után beépített perforálószerszám 1.2379 hidegalakító szerszámacélból készül. A 63 HRC keménységű szerszámtest edzett bélyegekkel egyszerre lyukasztja a profil felső és oldalsó felületeit.
Műszaki paraméterek
|
Paraméter |
Érték / tartomány |
Megjegyzés |
|
Profil megnevezése |

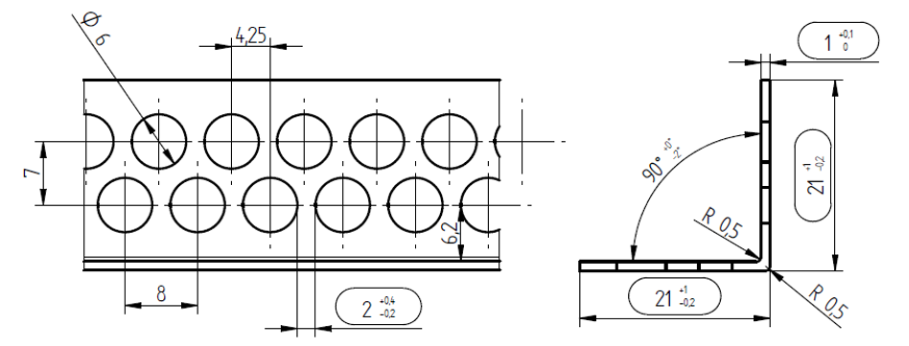

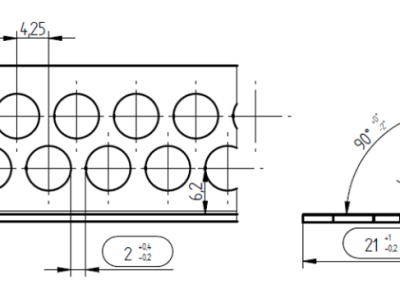

21 × 21 mm-es perforált élvédő profil |
|
|
Gyártási kialakítás |
Egy szerszámmal egyszerre 6 szál |
|
|
Termékkör |
Formaszerszám, kaliber, hűtőkád és perforálószerszám |
|
|
Befoglaló hossz |
2000–2500 mm |
A szerszám és a hűtőkád hossza |
|
Szélesség |
300–350 mm |
|
|
Magasság |
200–250 mm |
|
|
Formaszerszám anyaga |
Előnemesített, korrózióálló műanyagalakító szerszámacél |
|
|
Extrudercsatlakozás |
M130×3 mm menet |
|
|
Fűtési egységek |
4 darab ellenállásfűtéses lapfűtés |
|
|
Hőérzékelő |
Vas–konstantán hőelem |
G1/4” menetes érzékelőhely |
|
Kaliber anyaga |
Polírozott műanyagalakító szerszámacél |
|
|
Hűtőkád |
2000 mm hosszú alumínium szerkezet, plexi oldallapokkal |
|
|
Perforálószerszám anyaga |
1.2379 hidegalakító szerszámacél |
|
|
Perforálószerszám keménysége |
63 HRC |
Hőkezelt, edzett szerszámtest |
|
Lyukasztás módja |
Mechanikus |
Oldalsó és felső részek egyidejű lyukasztása |
|
Feldolgozható anyag |
Fehér, újrafeldolgozott kemény PVC |
Sűrűség: 1,55 g/cm³ |
|
Gyártási kapacitás |
3–4 m/perc |
Az alapanyag tulajdonságaitól függően |
Képek és műszaki ábrák
