Komplett szerszámrendszer ablakcsatlakozó profilokhoz
Két profilkialakításhoz kialakított ipari extrúziós rendszer
Sorozatgyártott termék
| Rövid webes leírás | Extrúziós szerszámrendszer hálós és háló nélküli ablakcsatlakozó profilok sorozatgyártásához. |
| Funkció és rendeltetés | A rendszer feladata a profilszekciók kialakítása, a gyártási méretpontosság biztosítása, valamint a kész profilok szabályozott kalibrálása és hűtése. |

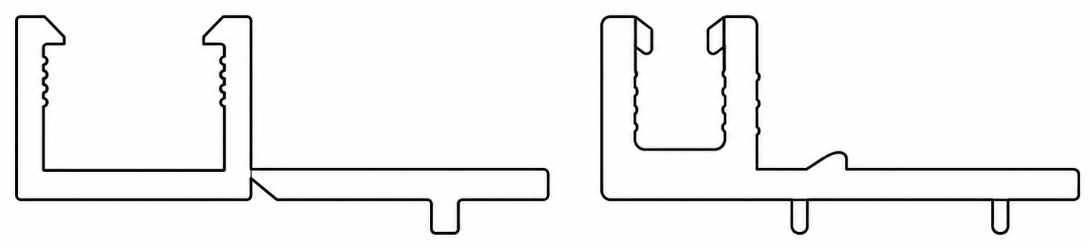

Profilváltozatok
| Változat | Megnevezés | Típusszám |
| 1. profilváltozat | Ablakcsatlakozó profil – háló nélküli kivitel | 65080020 |
| 2. profilváltozat | Ablakcsatlakozó profil – hálós kivitel | 65080010 |
Részletes termékleírás
Ez a rendszer kétféle ablakcsatlakozó profil gyártására készült: hálós és háló nélküli kivitelhez. A közös alumínium alapra szerelt összeállítás két formaszerszámot, a hozzájuk tartozó kaliberegységeket és hűtőkádat foglal magában.

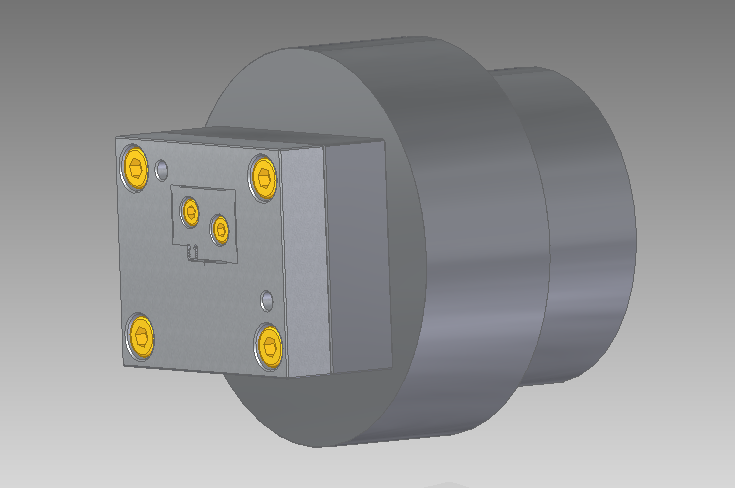

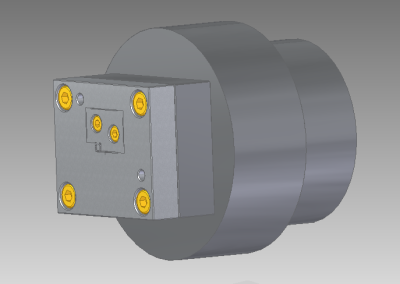

A formaszerszámok anyaga előnemesített, korrózióálló műanyagalakító szerszámacél. Az extruder csatlakozás M130×3 mm menetes kivitelű. A megfelelő technológiai hőmérsékletet 4 darab ellenállásfűtéses lapfűtés biztosítja, a hőmérséklet figyelését vas–konstantán hőelem támogatja.
A különálló kaliberek polírozott műanyagalakító szerszámacélból készülnek. Vákuumjáratokkal, hűtőfuratokkal és nyitható kialakítással rendelkeznek, kármentő funkcióval. A hűtőkád 2000 mm hosszú, alumínium szerkezettel és plexi oldallapokkal készül.
A rendszer újra feldolgozott, szürke, kemény PVC feldolgozására alkalmas. A gyártási kapacitás alapanyagtól függően 3–4 m/perc tartományban alakul.
Műszaki paraméterek
| Paraméter | Érték / tartomány | Megjegyzés |
| Termékkör | 2 darab (1-1 profilhoz) formaszerszám, kaliber és hűtőkád, közös alumínium alapra szerelve | |
| Profil megnevezése | Hálós és háló nélküli ablakcsatlakozó profil | |
| Befoglaló hossz | 2000–2500 mm | A szerszám és a hűtőkád hossza |
| Szélesség | 200–250 mm | |
| Magasság | 150–200 mm | |
| Anyagminőség | Előnemesített, korrózióálló műanyagalakító szerszámacél | |
| Extruder csatlakozás | M130×3 mm menet | |
| Fűtési egységek | 4 darab ellenállásfűtéses lapfűtés | |
| Hőérzékelő típusa | Vas–konstantán hőelem | G1/4” menet a szerszám tetején |
| Kaliberegység anyaga | Polírozott műanyagalakító szerszámacél | |
| Hűtőkád | 2000 mm hosszú, alumíniumból és plexiből készült oldallapokkal | |
| Kaliberek kialakítása | Nyitható kivitel | Vákuumjáratokkal, hűtőfuratokkal és kármentő funkcióval |
| Feldolgozható anyag | Újra feldolgozott, szürke, kemény PVC | Sűrűség: 1,6 g/cm³ |
| Gyártási kapacitás | 3–4 m/perc | Az alapanyagoktól függően |
Képek és műszaki ábrák
