Fémdetektoros szállítószalag
L-kialakítású felhordó szállítószalag beépített fémdetektorral és vezérlőegységgel
Sorozatgyártott termék | Típusszám: 850001
|
Rövid webes leírás |
Alapanyag továbbítására szolgáló szállítószalag, amely a továbbított anyagáramban felismeri a mágnesezhető és egyéb fém szennyeződéseket. |
|
Funkció és rendeltetés |
A rendszer feladata az anyag folyamatos továbbítása, a fémszennyeződések korai felismerése, a technológiai berendezések védelme és a termékminőség biztosítása. |
Részletes termékleírás
A 850001 típusszámú fémdetektoros szállítószalag L-kialakítású felhordó rendszer, amely alapanyagok továbbítására és egyidejű ellenőrzésére készült. A berendezés vízszintes és emelkedő szállítószakasszal rendelkezik, így alkalmas a technológiai anyagáram emelt szintre történő felhordására is.
A szállítószalag hajtását 3 kW teljesítményű hajtómotor biztosítja, üzemi sebessége 0,3–0,8 m/s tartományban működtethető. A felhordó szakasz emelkedési szöge 45°, a teljes hossz L-kialakításban 2500 mm + 3500 mm. A szalag szélessége 1000 mm, a beadagolási magasság 730 mm.
A továbbítás biztonságát 50 mm magas oldalsó perem, hullámos oldalfal és védőlemezborítás támogatja. A felhordó lamellák 50 mm magasak, osztásuk 400 mm. A szalag háromrétegű gumiszerkezetű kivitelben készül, a berendezés mozgatását 4 kerék teszi lehetővé.

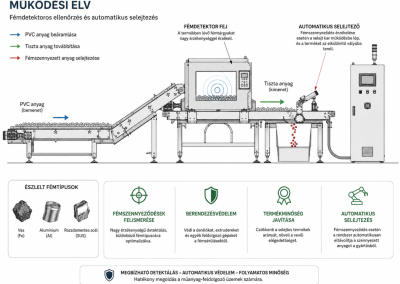

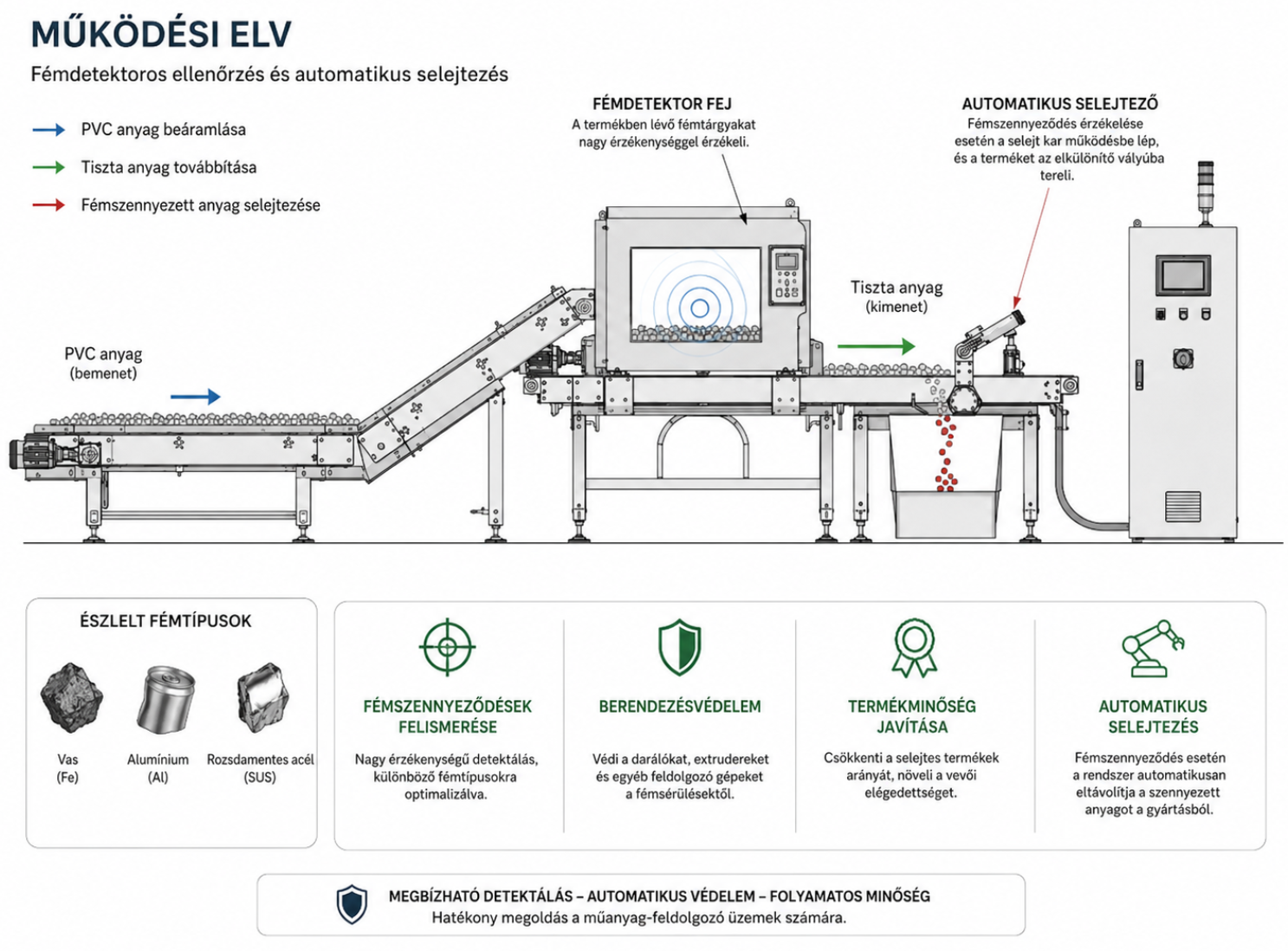

A fémdetektor vas- és nemvasfémek azonosítására alkalmas. Minimális érzékelési méretei: Fe – 1,0 mm; N-Fe – 1,5 mm; SUS – 2,0 mm. Az érzékelési szélesség 1700 mm, az érzékenység fokozatmentesen állítható. A rendszer akusztikus és vizuális riasztást ad, valamint támogatja a technológiai folyamat biztonságos leállítását.
A berendezés rendeltetése a fémszennyeződések felismerése, a feldolgozógépek – például darálók vagy extruderek – védelme, valamint annak csökkentése, hogy fém kerüljön a késztermékbe.
Műszaki paraméterek
|
Paraméter |
Érték / tartomány |
|
Befoglaló méret / hossz |
6000 mm |
|
Szalag szélessége |
1000 mm |
|
Magasság |
2100–2300 mm |
|
Anyagminőség |
Szerkezeti acél |
|
Hajtómotor teljesítménye |
3 kW |
|
Üzemi sebesség |
0,3–0,8 m/s |
|
Emelkedési szög |
45° |
|
Beadagolási magasság |
730 mm |
|
Felhordó lamellák |
50 mm magas lamellák, 400 mm osztással |
|
Oldalsó perem |
50 mm magas perem, hullámos oldalfallal és védőlemezborítással |
|
Szalag anyaga |
Háromrétegű gumiszerkezet |
|
Mozgathatóság |
4 kerék segítségével |
|
Motorvezérlés típusa |
Frekvenciaváltóval |
|
Kezelőfunkciók |
Indítás / leállítás / vészstop |
|
Fémdetektor érzékelési tartomány |
Vas- és nemvasfémek azonosítása |
|
Minimális érzékelési méretek |
Fe – 1,0 mm; N-Fe – 1,5 mm; SUS – 2,0 mm |
|
Érzékelési szélesség |
1700 mm |
|
Érzékenység |
Fokozatmentesen állítható |
|
Riasztás típusa |
Akusztikus és vizuális jelzés |
|
Beépítési helyzet |

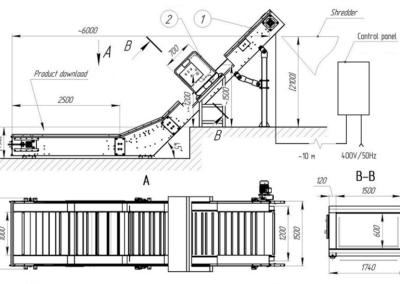

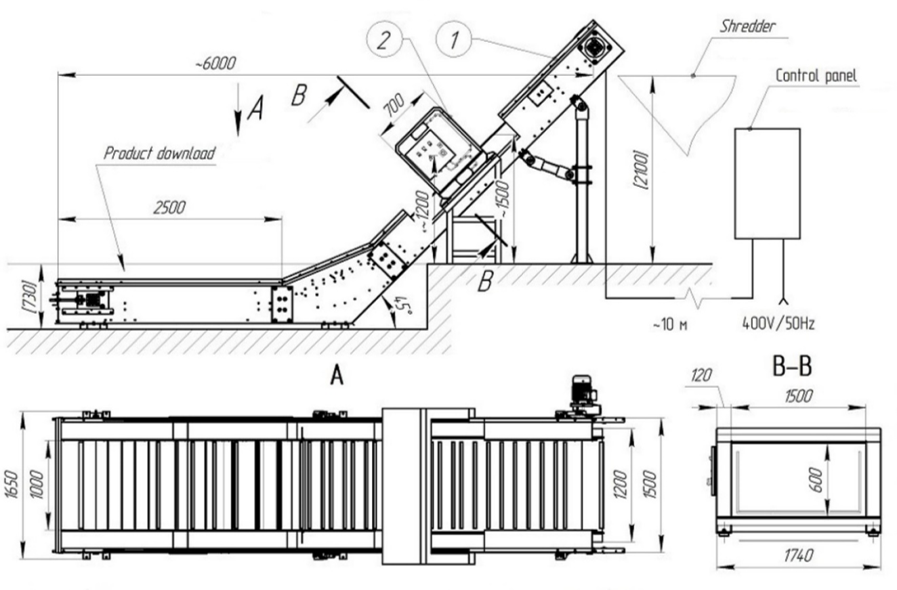

Tervrajz szerint |

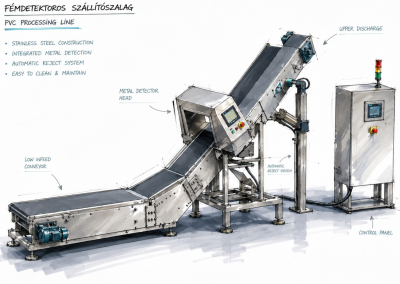

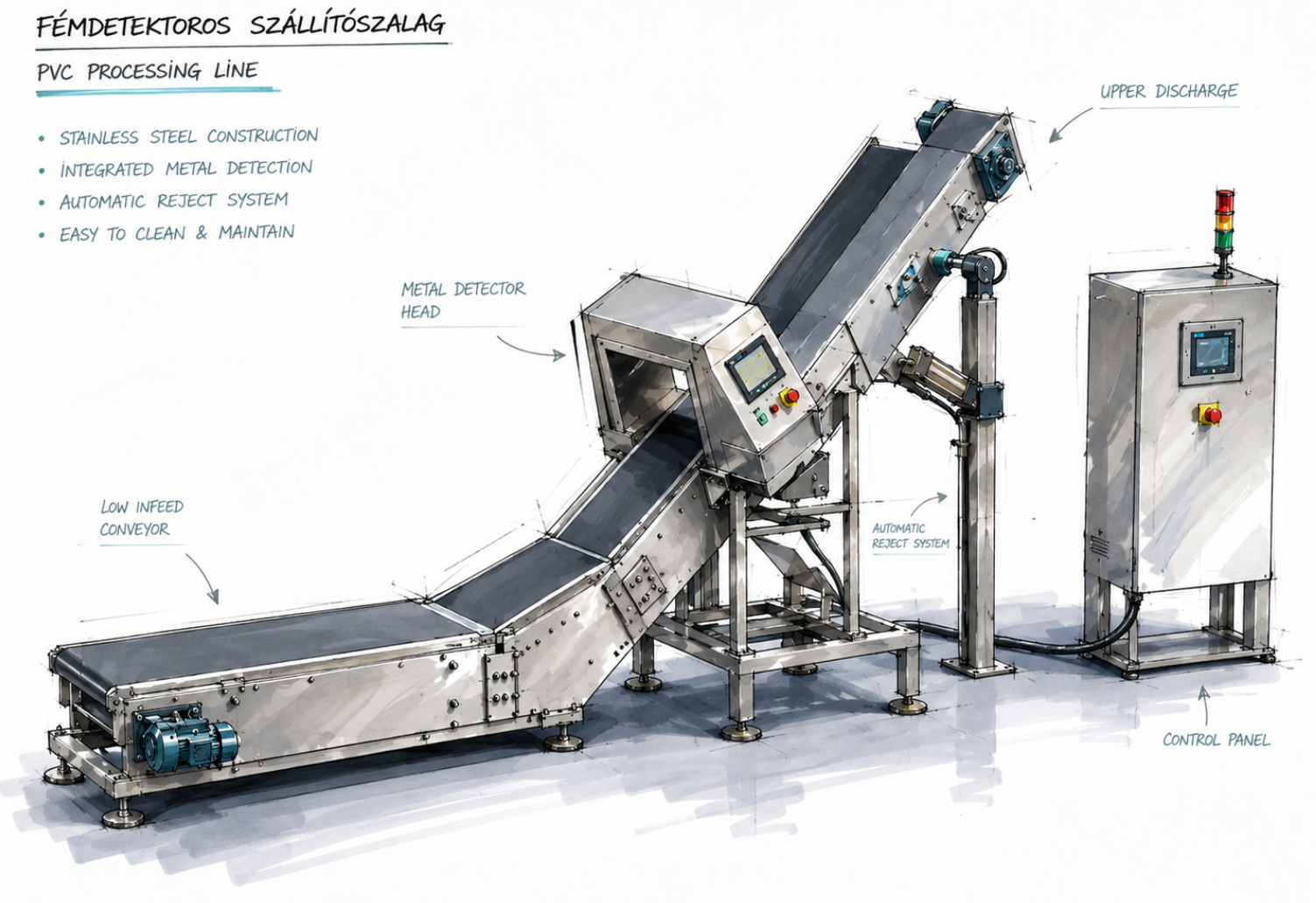

Képek és műszaki ábrák
