Komplett szerszámrendszer betonacél távtartó profilokhoz

15, 20, 25, 30 és 35 méretű profilváltozatok gyártására

Sorozatgyártott termék  |  Fő típusszám: 65040000

Méretváltozatok és típusszámok

Részletes termékleírás

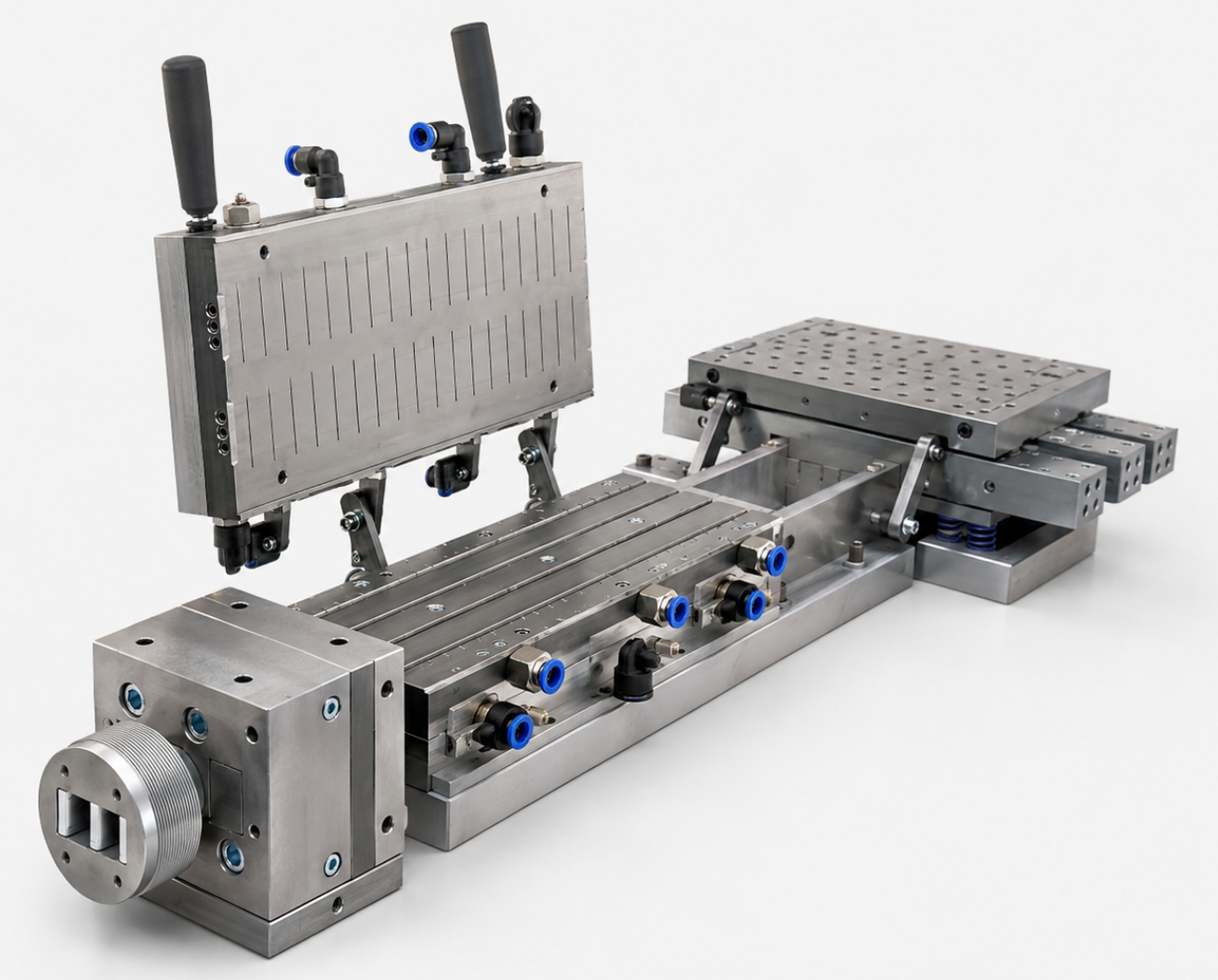

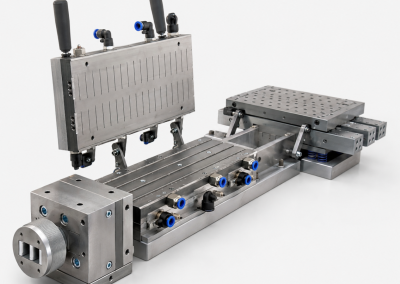

A termék egy öt méretváltozatból álló betonacél távtartó profilgyártó szerszámcsalád. A 15-ös, 20-as, 25-ös, 30-as és 35-ös profilhoz egy-egy külön formaszerszám tartozik. A gyártási rendszer kalibereket, közös alumínium alapra szerelt hűtőkádat és mechanikus perforáló szerszámot is tartalmaz.

Az előnemesített, korrózióálló műanyagalakító szerszámacélból készülő formaszerszámok M130×3 mm menetes extruder csatlakozással rendelkeznek. A stabil technológiai működést négy ellenállásfűtéses lapfűtés és vas–konstantán hőelemes hőmérséklet-ellenőrzés támogatja. A szerszám tetején G1/4” menetes érzékelőhely található.

A polírozott műanyagalakító szerszámacélból készülő kaliberek különálló, nyitható kivitelűek. A vákuumjáratok és hűtőfuratok a profil méretpontos vezetését és hőelvonását támogatják. A 2000 mm hosszú hűtőkád alumínium szerkezettel és plexi oldallapokkal készül.

A lehúzóegység után beépíthető perforáló szerszám mechanikusan végzi az oldalsó és felső furatok egyidejű kialakítását. A K110 (1.2379) hidegalakító szerszámacélból készült, hőkezelt szerszámtest keménysége 63 HRC, az edzett lyukasztóbélyegeké 58–60 HRC.

A szerszámrendszer újra feldolgozott, szürke, kemény PVC alapanyag feldolgozására alkalmas. A megadott sűrűség 1,6 g/cm³, a gyártási kapacitás pedig az alapanyag függvényében 3–4 m/perc.

Műszaki paraméterek

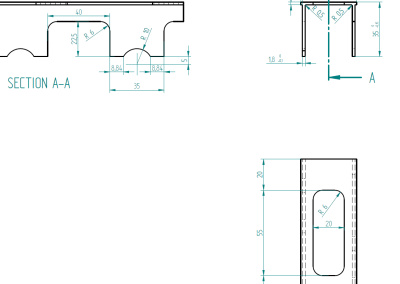

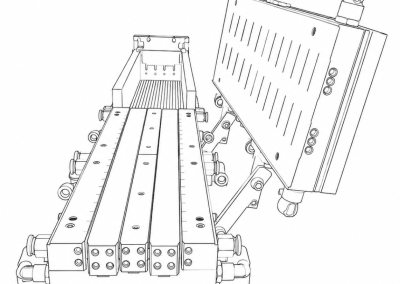

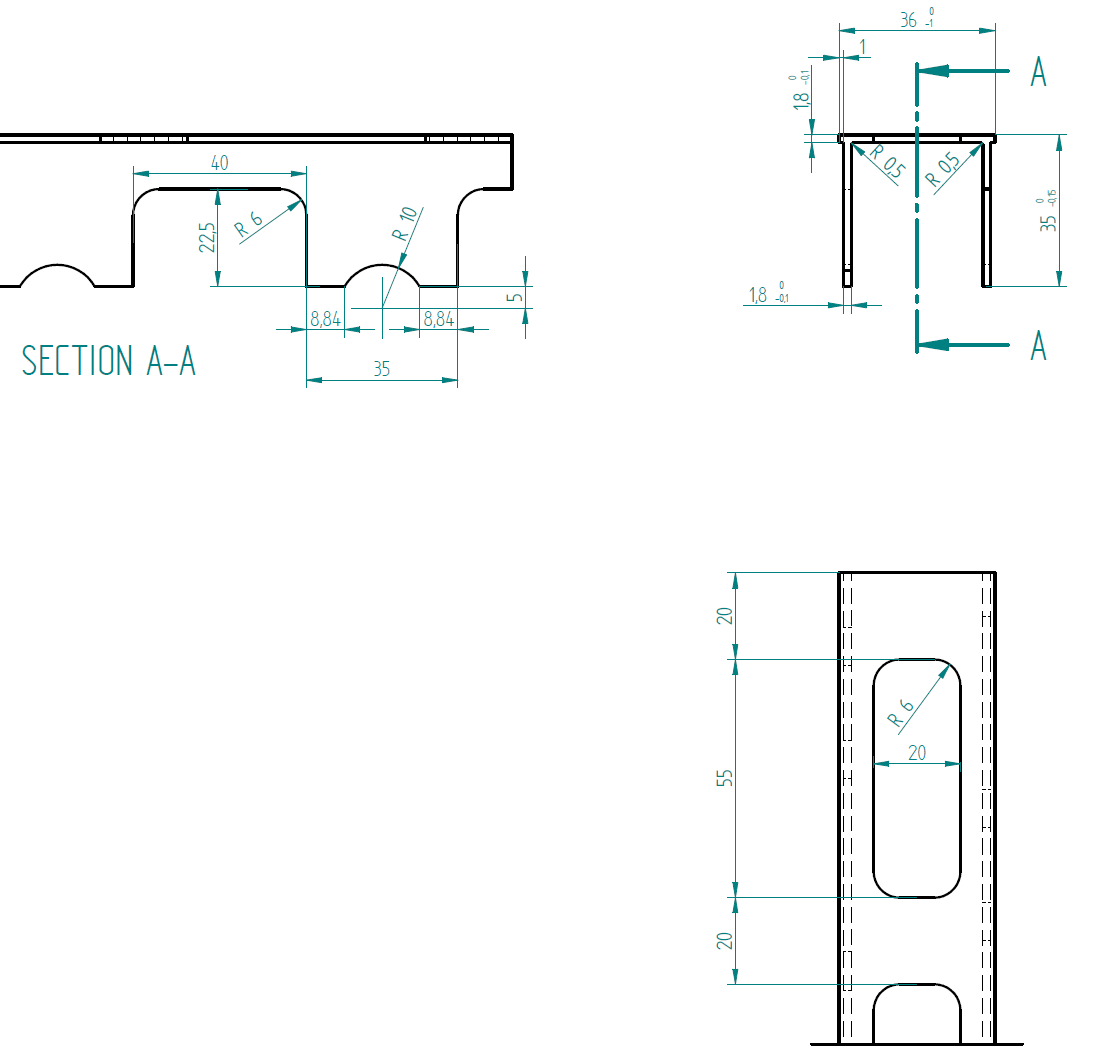

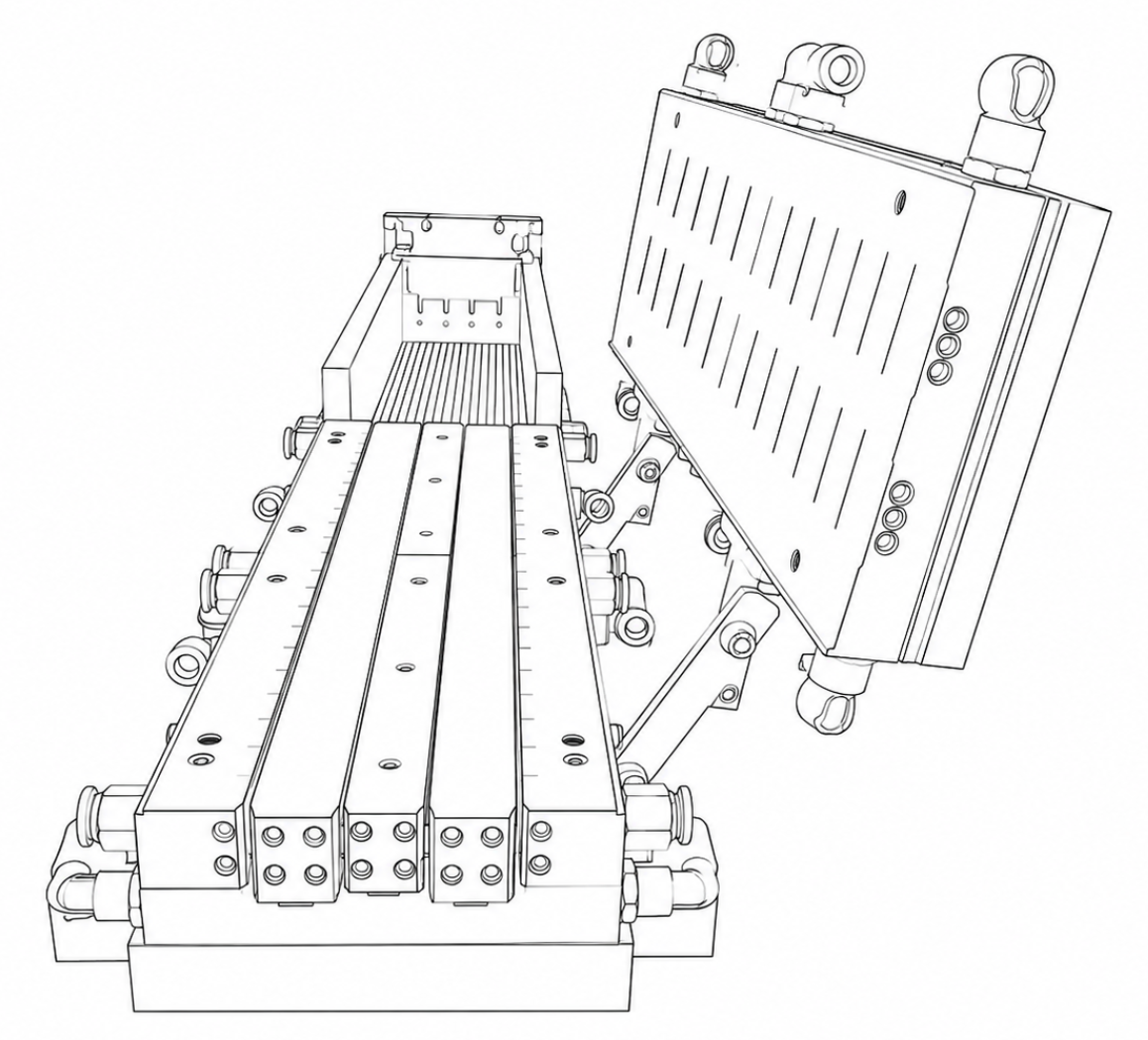

Képek és műszaki ábrák
